Оптоволоконный лазерный станок для резки TCLASER -3000W-3015

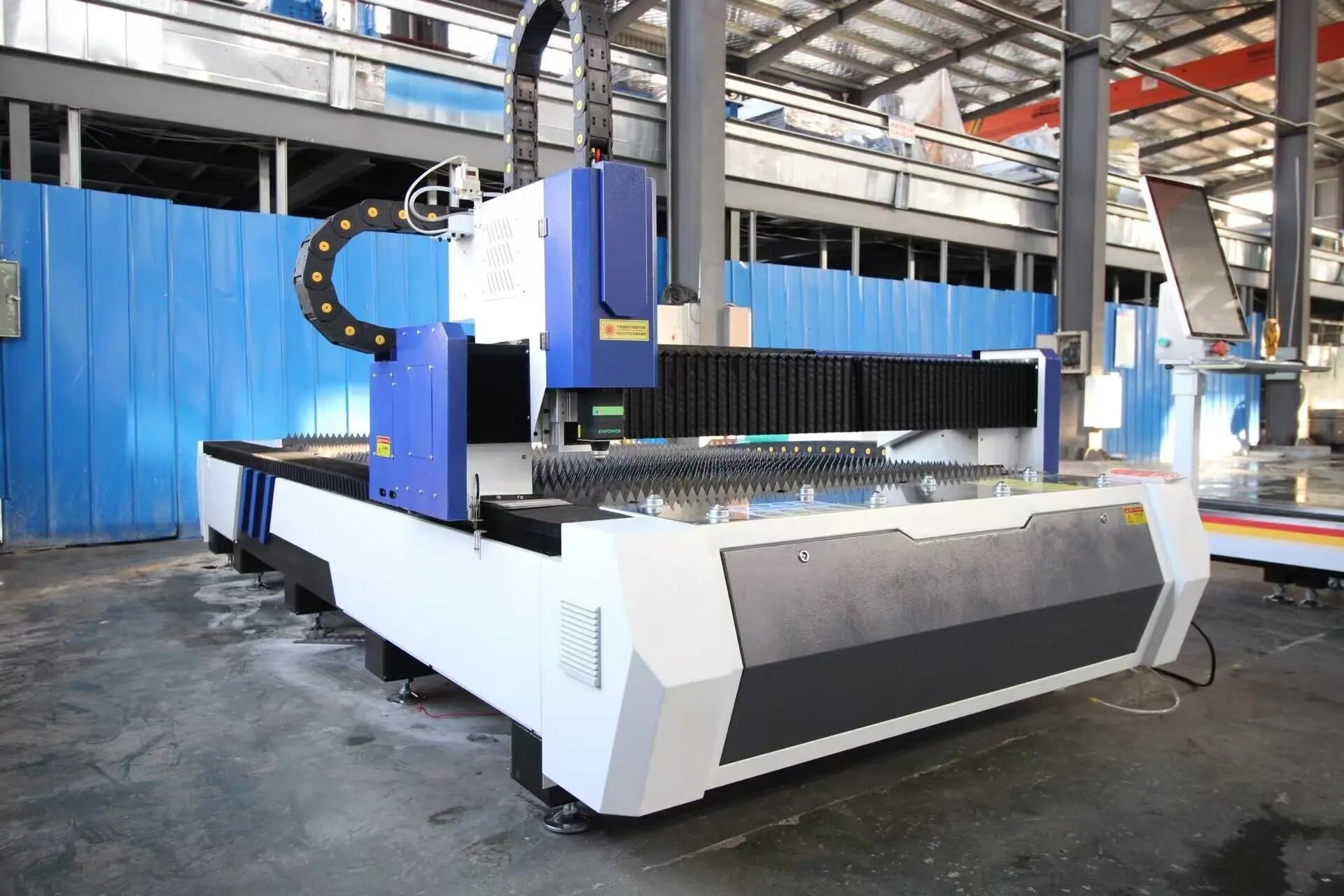

Изображение приведено для справки; конкретный внешний вид изделия может быть изменён.

1. Основные характеристики

2. Важная информация о параметрах продукта

3. Требования к установке и эксплуатации

4. Материалы и условия для ввода в эксплуатацию

5. Основные технические компоненты

1. Основные характеристики

Станок Touchfast Fiber-3015c — это быстрая и высокоточная установка лазерной резки с двусторонним приводом от серводвигателей переменного тока.

Конструкция: Компактная структура, сочетающая лёгкость и стабильность, с красивым внешним видом.
Конфигурация: Новейшая конфигурация обеспечивает надёжную гарантию высокой точности, быстрой скорости и хорошей стабильности.
Преимущества: Высокая скорость резки, высокая производительность оптоволоконной передачи и гибкие возможности обработки.
Компоненты: Оснащён европейскими и американскими оригинальными компонентами ядра.
Энергоэффективность: Низкое энергопотребление, экономия энергии и экологичность. Потребление электроэнергии составляет всего 20–30% от традиционных станков лазерной резки на CO₂.

2. Важная информация о параметрах продукта

№	Наименование	Значение	Ед. изм.
1	Тип лазера	Волоконный лазер	—
2	Рабочая среда лазера	YVO₄	—
3	Длина волны лазера	1070	нм
4	Ход по оси X	3000	мм
5	Ход по оси Y	1500	мм
6	Ход по оси Z	120	мм
7	Эффективный диапазон резки	3000 × 1500	мм
8	Точность позиционирования рабочего стола	≤ ±0.03	мм/м
9	Повторяемость позиционирования	≤ ±0.03	мм/м
10	Максимальная скорость позиционирования	120	м/мин
11	Максимально допустимый вес заготовки	≥ 800	кг
12	Количество фаз питания	3	—
13	Номинальное напряжение сети	380 В, 3 фазы	—
14	Частота	50	Гц
15	Мощность лазерного генератора	3000	Вт
16	Максимальная толщина реза (углеродистая сталь)	20	мм
17	Максимальная толщина реза (нержавеющая сталь)	10	мм
18	Мощность чиллера	3000	Вт
19	Класс защиты электрошкафа	IP54	—
20	Габариты (Д × Ш × В)	4700 × 2300 × 2200	мм
21	Вес оборудования	2000	кг

3. Требования к установке и эксплуатации

Требования к электропитанию и окружающей среде:

Пункт	Требование
1. Электроснабжение	Мощность источника питания: ≥ 50 кВА
2. Параметры сети	Напряжение: 380 В / 50 Гц Стабильность напряжения: ±5% Несимметрия напряжений: < 2,5% Рекомендуется использовать стабилизатор напряжения
3. Потребляемая мощность	Входная мощность: 9 кВт
4. Компрессор (пневматика)	Мощность двигателя: 15 кВт Максимальное давление: 16 бар Расход воздуха: 1,2 м³/мин Чистота воздуха: ≤ 0,3 ppm
5. Вспомогательный газ	Кислород (O₂): чистота ≥ 99,9% Азот (N₂): чистота ≥ 99,9%

Описание условий установки и использования:
1. Место установки лазера:

Температура: 5–30 °C.
Влажность: менее 70%.
Рекомендуется зонировать место установки лазера алюминиевыми перегородками и устанавливать кондиционер.
2.    Охлаждающая жидкость: Использовать согласно спецификациям поставщика лазера.
3.    Электрощит: 380 В, 50 Гц, трёхфазная четырёхпроводная система с защитой от короткого замыкания.
4.    Обеспечить наличие необходимого подъёмного оборудования и квалифицированного персонала.

4. Материалы и условия для ввода в эксплуатацию

Необходимые материалы для площадки: стальной лист (для тестов).
Требуется временный пропуск для пусконаладочного персонала.
Нормальная работа требует вспомогательных условий: подача режущего газа (N₂, O₂); система подачи сжатого воздуха без содержания воды и масла.
Фундамент: Бетонное основание минимальной толщиной 300 мм. При наличии рядом сильного источника вибрации рекомендуется устройство сейсмоизоляционного рва под фундаментом.

5. Основные технические компоненты

Компонент	Производитель / Модель
Лазерный генератор	Raycus (Китай)
Автоматическая фокусирующая головка	CypCut BLT310
Авиационная алюминиевая балка	Generation 4 Plus
Система ЧПУ	CypCut E2000E (русскоязычный интерфейс)
Серводвигатели и драйверы	HCFA
Линейные направляющие и зубчатая рейка	HIWIN (Тайвань)
Редуктор	Motovario / Китай
Водяной охладитель (чиллер)	Hanli / Китай
Электрические компоненты	Schneider Electric
Пневматические компоненты	SMC
